Fabrication & Welding冷作電焊

• 1
  Facilities 設備


  CNC 火焰切割機

  台灣-PROARC

  設備介紹

  1. 切割床台尺寸：

  • A. 最大 50m (長) x7m (寬)
  • B. 最大 45m (長) x3m (寬)

  2. 起重能力：最大 20 噸

  3. 切割板厚：150mm 以下
• 2
  Facilities 設備


  PLASMA 切割機

  美國-HYPERTHEM

  設備介紹

  1. HT4400

  • A. 碳鋼板切割板厚：25mm 以下
  • B. 不銹鋼切割板厚：25mm 以下

  2. HT2000

  • A. 碳鋼板切割板厚：25mm 以下
  • B. 不銹鋼切割板厚：25mm 以下
• 3
  Facilities 設備


  自動焊接工作站

  設備介紹

  1. 六軸 Robot 焊接機器手臂搭配數位變頻焊接機及外部軸 360 度翻轉機構。
  2. 焊前預熱溫度檢測系統(有效監測預熱溫度)。
  3. 接觸式尋位傳感器(可有效校正焊接路徑)。
• 4
  Facilities 設備


  400T 油壓剪床

  台灣 中德固勞

  設備介紹

  折床能力：最大壓力 400 噸

  彎折長度：3,200 mm

  工件厚度：12 mm

• 5
  Facilities 設備


  500T 油壓折床

  台灣-中德固勞

  設備介紹

  折床能力 : 最大 500 噸

  • 1. 彎折長度：4000mm
  • 2. 彎折長度：3200mm
• 6
  Facilities 設備


  1000T 油壓壓床

  日本-LVD

  設備介紹

  折床能力 : 最大 1,000 噸

• 7
  Facilities 設備


  1500T 油壓壓床

  日本-N.K.K

  設備介紹

  折床能力 : 最大 1,500 噸

• 8
  Facilities 設備


  四軸捲板機

  瑞士-HAEUSLER

  設備介紹

  冷作捲板能力：40mm (厚) x 3500mm (寬) x 5000 (直徑)

  備註：1. 機台允許鋼板最寬為 3500mm

  • 2. 機台允許成型最大直徑為 5100mm
• 9
  Facilities 設備


  四軸捲板機

  德國-FACCIN

  設備介紹

  冷作捲板能力：85mm (厚) x 4000mm (寬) x 5250 (直徑)

  備註：1. 機台允許鋼板最寬為 4000mm

  • 2. 機台允許成型最大直徑為 5250mm
• 10
  Facilities 設備


  自動潛弧焊機

  瑞典-ESAB

  設備介紹

  1. 自動潛弧焊接能力：最大電流1,250A

  • 柱範圍(高度): 8,000mm
  • 數量：2

  2. 自動潛弧焊接能力：最大電流1,000A

  • 柱範圍(高度): 5,000mm
  • 數量：3

  3. 自動潛弧焊接能力：最大電流1,000A

  • 柱範圍(高度): 3,000mm
  • 數量：1

  自動潛弧焊機

  新加-ROMA

  設備介紹

  • 自動潛弧焊接能力：最大電流1,500A
  • 柱範圍(高度): 7,000mm
  • 數量：2

  自動潛弧焊機

  台灣-利奇

  設備介紹

  • 自動潛弧焊接能力：最大電流1,000A
  • 柱範圍(高度): 7,000mm
  • 數量：1
• 11
  Facilities 設備


  半自動焊機

  美國-LINCOLN

  設備介紹

  1. DC-600

  • 最大電流：780A
  • 數量：103

  2. DC-1000

  • 最大電流：1300A
  • 數量：21
• 12
  Facilities 設備


  脈波半自動焊機

  美國-MILLER

  設備介紹

  INVISION 456MP

  最大電流：450A

  數量：10

• 13
  Facilities 設備


  脈波半自動焊機

  日本-PANASONIC

  設備介紹

  YM-500AE2

  最大電流：500A

  數量：5

• 14
  Facilities 設備


  變頻-半自動焊機

  日本-DAIHEN

  設備介紹

  1. DM-500

  • 最大電流：500A
  • 數量：88

  2. DC-350

  • 最大電流：350A
  • 數量：10
• 15
  Facilities 設備


  變頻-半自動焊機

  日本-DAIHEN

  設備介紹

  1. CPXD-500

  • 最大電流：500A
  • 數量：21

  2. CPXD-600

  • 最大電流：600A
  • 數量：20
• 16
  Facilities 設備


  氬焊機

  日本-HITACHI

  設備介紹

  1. GP5-500A

  • 最大電流：500A
  • 數量：2

  2. GP5-300A

  • 最大電流：300A
  • 數量：2
• 17
  Facilities 設備


  氬焊機

  日本-HITACHI

  設備介紹

  AD-GP4

  最大電流：500A

  數量：4

• 18
  Facilities 設備


  氬焊機

  日本-DAIHEN

  設備介紹

  AVP-500

  最大電流：500A

  數量：6

• 19
  Facilities 設備


  鋼板室內儲區

  設備介紹

  室內面積：最大 75m(長)x20(寬)

  起重能力：最大 20 噸

• 20
  Facilities 設備


  焊材乾燥機

  設備介紹

  1. CD-1000M

  • 溫度：80~400℃
  • 焊材容量：1000kg

  2. CPXD-600

  • 溫度：80~400℃
  • 焊材容量：200kg
• 21
  Facilities 設備


  水刀切割機

  設備介紹

  切割床台尺寸：長度13M，寬度3.3米

  可切割最大厚度：40mm厚

Mechanical Processing機械加工設備

• 1
  Facilities 設備


  銑床

  德國 WALDRICH COBURG

  設備介紹

  工作台面積: 23000mm X 4500mm

  最大工件尺寸: 5000mm(W) X 4500mm(H)

  工件最大負荷: 530000 KG

• 2
  Facilities 設備


  搪床

  義大利 INNSE

  設備介紹

  四軸行程: 16400mm(X) x 5000mm(Y) x 1500mm(Z) x 1500mm(W)

  旋轉台尺寸: 3500mm x 3500mm

  工件最大負荷: 40000KG 主軸直徑: 221mm

• 3
  Facilities 設備


  五軸機

  德國 DMG

  設備介紹

  三軸行程: 800mm(X) x 1050mm(Y) x 800mm(Z)

  工作台尺寸: φ 900mm x 700mm

  工件最大負荷: 1500KG B軸轉動範圍: -30° /+180°

• 4
  Facilities 設備


  車床

  ML-018: 德國 O.DORRIES

  設備介紹

  工作台直徑: 3000mm

  最大車削外徑: 7000mm

  工件最大負荷: 60000KG

• 5
  Facilities 設備


  車床

  ML-168: 法國 CHALEASSIERE

  設備介紹

  兩心間最大距離: 15000mm

  床台最大旋徑: 6400mm

  兩心間最大負荷: 140000KG

Foundry Equipment鑄造設備

中鋼機械鑄造工場承接台灣機械公司，生產低合金鑄鋼與各式鑄鐵，如灰口、球墨、耐熱、耐磨和高矽鉬等，擁有6噸和10噸中週波感應電爐，以及熱處理設備數臺，可施作最大工件尺寸達5M*5M*15M。

產品包括鋼鐵業高爐、轉爐、熱風爐、煉焦爐、除氫退火爐和燒結等設備鑄件，其他有紙業、起重設備、軌道車輛等產業鑄件，經由分光分析儀、萬能試驗機、金相顯微鏡、各式硬度計等品質管理儀器把關，為自身產品負責以提供客戶滿意的產品。

• 1
  Facilities 設備


  30 噸混砂機

  設備介紹

  1. 混砂機是鑄造用砂處理中混砂的主要設備，將鑄造用砂、黏結劑、添加劑等均勻混合，使黏結劑有效包覆砂粒表面的鑄造機械，是控制型砂品質和成本的關鍵因素，也是獲得合格砂的關鍵設備，填充製成具有一定性能的型砂或芯砂的機器。
  2. 設備能力分別達每小時10 噸與30 噸出砂量，最大工作半徑9.5 公尺、最大工作高度2 公尺，應用在製作砂芯、小型鑄件、大型砂模。
• 2
  Facilities 設備

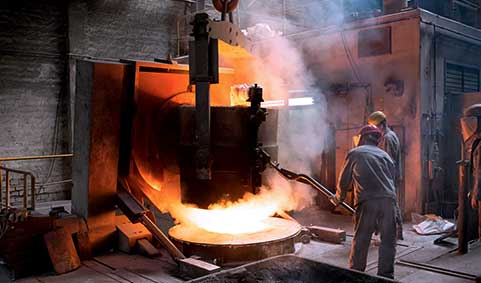

  中週波電爐

  日本富士、台灣五力機電

  設備介紹

  鑄鐵 6 噸；鑄鋼 6 噸與 10 噸爐

• 3
  Facilities 設備


  砂回收設備

  設備介紹

  1. 鑄造場必須不斷地進步。 過去只考慮成本的時代已不復存在。基於資源有限、原料價格波動、環境保護意識與環保法規漸進等原因，原製程廢棄物逐漸受到重視，觀念轉化為回收再利用。
  2. 砂回收設備透過震盪、碎砂、磁選、震篩、冷卻與再生等過程，利用砂與砂之間的磨擦，將混練過的呋喃砂表層樹脂殼去除乾淨，達到最佳再生效果，特殊設計使得金屬介在物更加容易被分離、儲存與維護。
  3. 最大處理能力：20 噸 / 小時。
• 4
  Facilities 設備


  單軌吊車式噴洗機

  單軌吊車式噴洗機

  設備介紹

  處理能力：∮2500mm × 4000mm，最大重量 5000kg

• 5
  Facilities 設備


  NG 熱處理爐

  比利時 EUROFOURS

  設備介紹

  4100mm(L) × 2600mm(W) × 1200mm(H)

  爐車最大載重 35MT、最高處理溫度 650℃

• 6
  Facilities 設備


  柴油熱處理爐

  東銘工業

  設備介紹

  15000mm(L) × 5000mm(W) × 5000mm(H)

  爐車最大載重 120T、最高處理溫度 650℃

Inspection Instruments檢驗儀器簡介

• 1
  Facilities 設備


  金屬分光儀

  ARL 3460 火花放電式

  設備介紹

  用於分析鑄造工場鑄件之化學成份，可提供C、Si、Mn、P及S等元素的含量，作為後續成份調整之參考依據。
• 2
  Facilities 設備


  萬能試驗機

  SHIMADZU UH-1000KNA

  設備介紹

  用於測定鑄造工場鑄件之機械性質，透過拉伸試驗可提供材料之抗拉強度、降伏強度及伸長率等資訊，作為製品是否合乎規範之憑證。
• 3
  Facilities 設備


  里氏硬度計

  設備介紹

  可廣泛地應用於各個領域，並適用於現場檢測那些不易搬動的大型工件，包括形狀複雜或安裝在設備上且不能拆卸的元件，可選擇不同的方向在試件的各個部位進行快速精確的無損檢測。

  • 量測範圍：200~900HL
  • 量測精度：±4HL或±0.5%
  • 轉換硬度種類：HV、HB、HRB、HRC、HS
• 4
  Facilities 設備


  雷射測距儀

  設備介紹

  精確定位及可靠的戶外測量。獨特的數位取景器與360°傾角感測器，一般機種無法測量的遠距離也能夠勝任。

  • 量測範圍：0.05~200m
  • 量測精度：±1mm
• 5
  Facilities 設備


  三次元座標量測儀

  設備介紹

  具備快速測量各種幾何尺寸和位置公差的靈活性，可節省成本，有效提升檢測產能。擁有多感應器設計和連續掃瞄功能使用途更為廣泛，並適用於一般首件尺寸量測，高精度的量測。

  • 量測範圍：900*1500*800mm
  • 量測精度：p=1.8μm
• 6
  Facilities 設備


  雷射追蹤儀

  設備介紹

  為劃時代長距離且高精度的量測設備。可應用於航太、汽車、大型設備、大型加工零件等產品之量測。可達成開放式 3度空間最完美的量測解決方案。

  • 量測距離：80m
  • 量測角度：水平360°、垂直130°
  • 量測精度：0.078mm (與量測距離有關)
